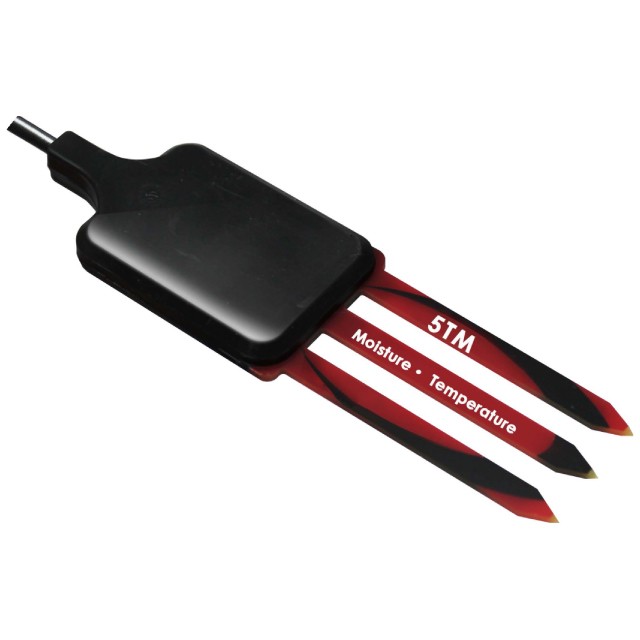

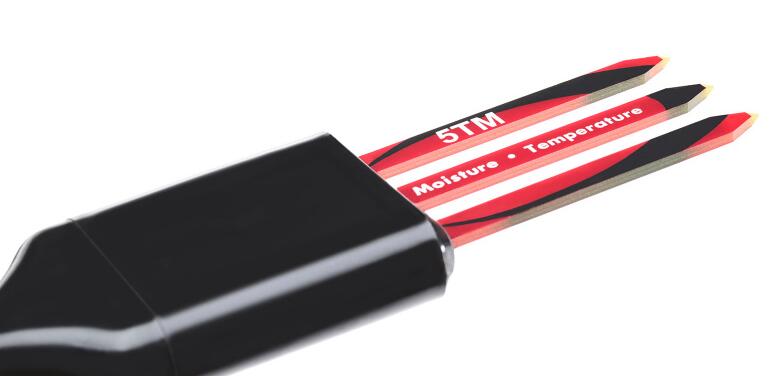

5TM 土壤水分、溫度傳感器
用戶手冊
核心功能概述
KE-5TM設計用于測量土壤或栽培基質的體積含水量和溫度。KE-5TM使用運行頻率為70 MHz的振蕩器，通過測量土壤的介電常數來確定其體積含水量。傳感器叉形探針上的熱敏電阻測定土壤溫度。
KE-5TM通過使用電容/頻域技術測量土壤（或其他介質）的介電常數來確定容積含水量（VWC）。信號過濾最小化鹽度和紋理效應，使5TM在大多數土壤和無土介質中更加準確。工廠校準包括礦物土，盆栽土，巖棉和珍珠巖。
雖然KE-5TM和EC-TM傳感器使用相同的測量原理，但是采用了改良的校準程序，并具有SDI-12輸出。KE-5TM使用5點校準程序測定介電常數，這比先前的EC-TM更精確。
技術規格參數
| 參數名稱 | 詳細說明 |
|---|---|
| 技術指標 | 表觀介電常數（ε?）：±1ε?（1-40，土范圍內）;±15％（40-80） |
| 測量范圍 | 土壤體積含水量（VWC）： - 使用Topp方程（溶液電導率<10 dS/m礦質土）：±0.03 m3/m3（±3％VWC） - 使用介質特異性校準（任何多孔介質）：±0.02 m3/m3（±2％VWC） 溫度：±1°C |
| 測量精度 | VWC：0.0008m3/m3（0.08％VWC，0至50％VWC范圍）; 溫度：0.1°C; ε?：1（空氣）到80（水） |
| 工作溫度 | -40-60°C *某些條件下可更高溫度使用，需聯系獲取詳情 |
| 尺寸 | 10cm×3.2cm×0.7cm |
| 輸出 | RS232（TTL）、SDI-12、RS485 （支持RS232或SDI-12協議輸出） |
| 電纜長度 | 標配5米電纜 可定制，最大75米（更長需聯系） |
| 測量時間 | 150 ms |
| 功率 | 3.6-15VDC - 靜態：0.3 mA - 測量期間：10 mA（150 ms） |
| 連接器類型 | 3.5mm“立體聲”插頭或剝線鍍錫導線（3芯） |
| 數據記錄器 | Em50、ProCheck、Campbell Scientific、SDI-12轉換器 |
